三階菱（さんがいびし）／家紋014

紋所の名。「三蓋菱（さんがいびし）」とも書く。
三層に重なった菱形を側面から見た形。下が大きく上が小さい。
菱が三つ重なって、真ん中の菱が大きいのは「松皮菱（まつかわびし）」。
三階菱（さんがいびし）（家紋）

ペイントでの「三階菱」の描き方／フォトショップエレメンツ5での「三階菱」の描き方
※白黒反転・画像サイズの調整は「家紋001／石持（こくもち）」の描き方参照

■■ペイントでの「三階菱（さんがいびし）」の描き方

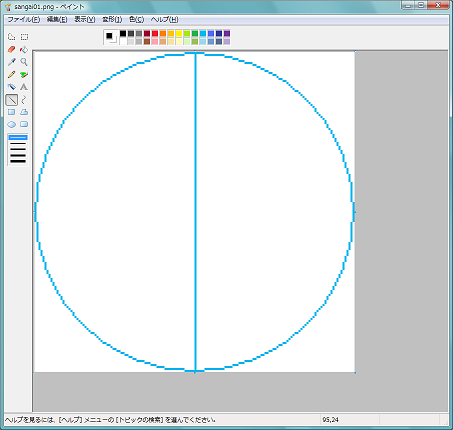

(1) 160×160pixの白紙ファイルに、前景色を水色で画像いっぱいの正円と縦の中央線を引く。

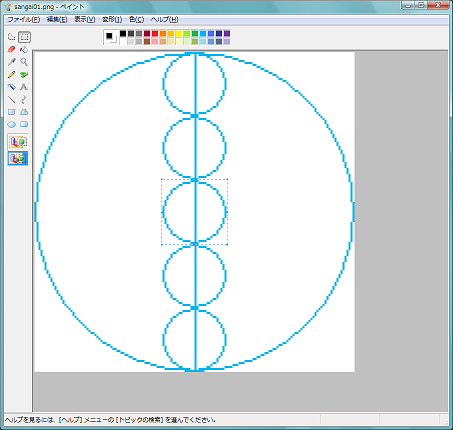

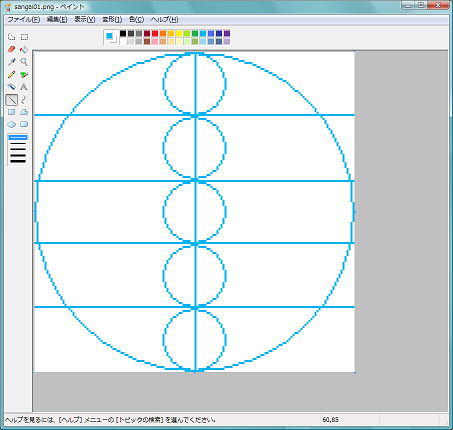

(2) キャンバスサイズ32×32ピクセルの画像ファイルを作り、前景色を水色にしてキャンバスいっぱいに輪郭線だけの正円を描いてコピーし、160×160ピクセルの画像ファイルにペーストし中央に縦５個並べる。

(3) 160×160ピクセルの正円を５等分する横線を引く。

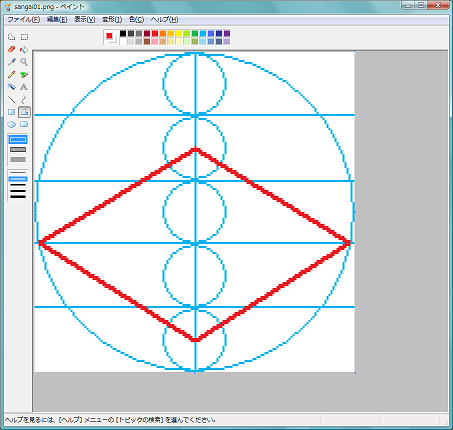

(4) 前景色を赤色にして、上から二番目の小円の中心点と一番下の小円の中心点、下から二番目の横線と大きい正円の左右の交点をつないで菱形を描く。

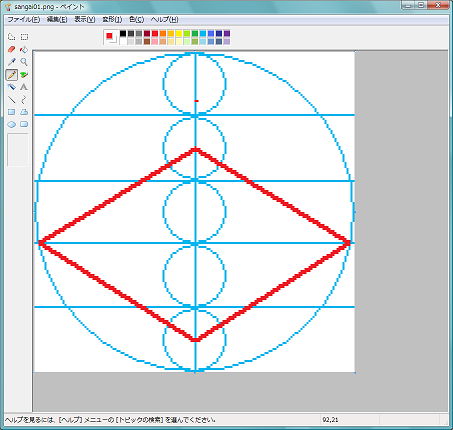

(5) (4)で描いた菱形の頂点と正円の頂点の半分の位置に印をつける。

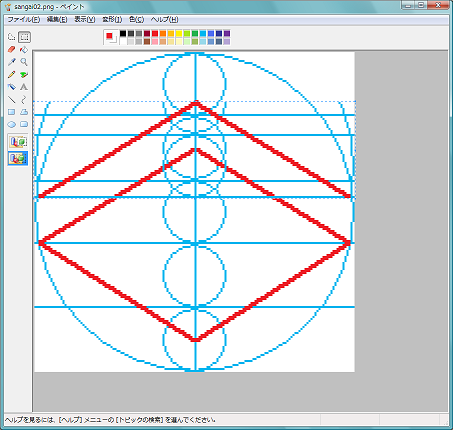

(6) (4)で描いた菱形の上半分をコピー＆ペーストし、(5)の位置まで平行にずらす。

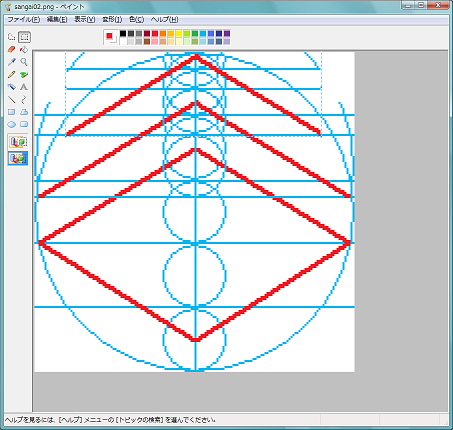

(7) (6)で描いた菱形の上半分をコピー＆ペーストし、(正円の頂点まで平行にずらす。

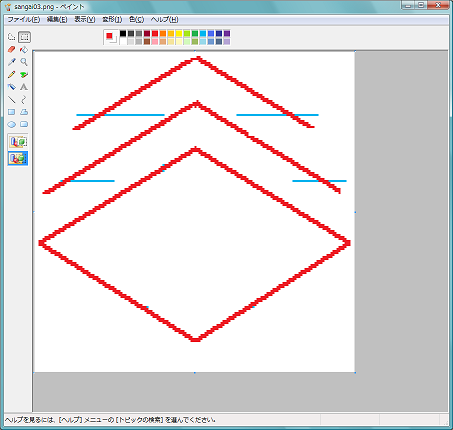

(8) 上から一番目と二番目の横線以外の水色の線を消す。

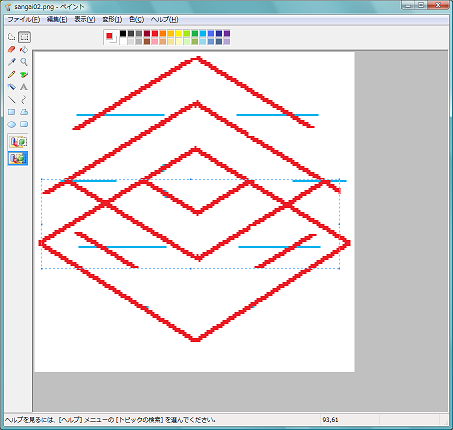

(9) 上から二番目の菱形の上半分をコピー＆ペーストし、垂直方向に反転させ、上から二番目の横線をはさんで向かい合わせにする。

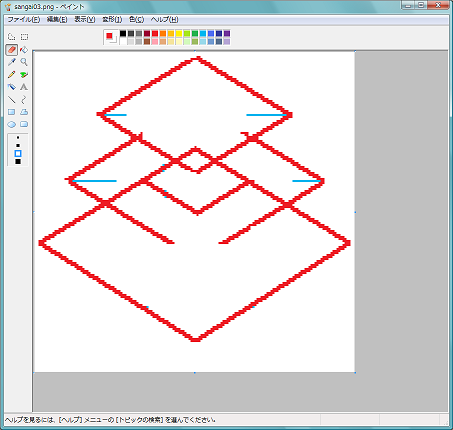

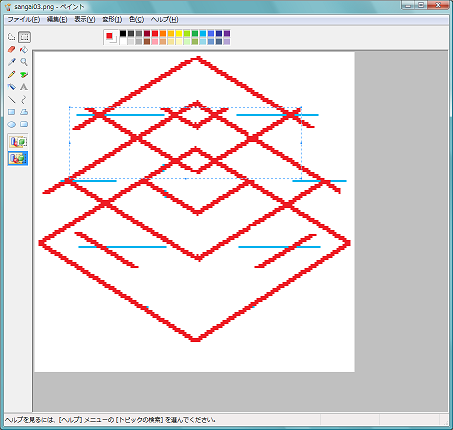

(10) 一番上の菱形の上半分をコピー＆ペーストし、垂直方向に反転させ、一番上の横線をはさんで向かい合わせにする。

(11) 図形の外側の不要な線を消す。

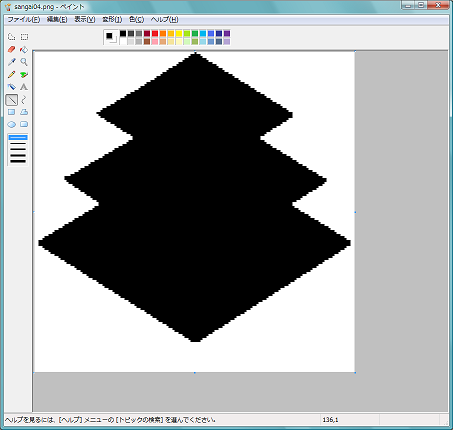

(12) 前景色を黒色にして、〔多角形ツール〕〔直線ツール〕〔塗りつぶしツール〕などで３つの菱形を清書する。

《完成画像（白黒反転）》
三階菱（さんがいびし）（家紋）

■■フォトショップエレメンツ5での「三階菱（さんがいびし）」の描き方

「ペイントでの「三階菱」の描き方・作図」参照。
